废酸喷枪
1.技术参数
废酸与雾化空气
成分组成:硫酸80~90%、烷烃2~10%、水2~10%
废酸温度:常温 废酸压力:≥ 0.3MPa.g
雾化空气温度:常温 雾化空气压力:≥ 0.35MPa.g
2. 规格型号
3.结构说明
(1) 采用低压压缩空气、多级雾化结构,能够减小废酸流量或压力变动对雾化效果的影响。
(2) 简单的调风、配风机构,提供废酸中少量烃类等可燃物燃烧所需的空气量。
(3) 采用内支撑结构,保证较长喷枪与通道的同轴度,保证雾化炬不偏斜,不喷到炉墙。
(4) 喷嘴头部材料选用耐高温、耐腐蚀材料。
(5) 喷嘴头部为可拆装结构,损坏后便于更换备件。

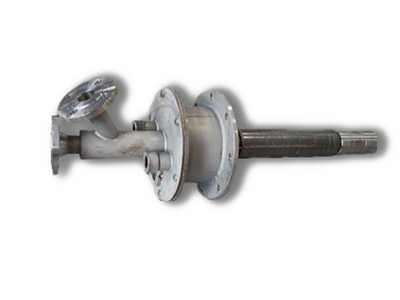

(a)废酸喷嘴外形结构
(b)废酸裂解炉燃烧器结构示意图
